Conversión de producción rápida en línea de dispositivos de ruedas estrella para equipos de llenado

A medida que crece la demanda de los consumidores de envases personalizados, aumenta la cantidad de formas de botellas en el mercado. El número de formas de botella con las que el equipo es compatible está aumentando, y se requieren múltiples conjuntos de dispositivos de la rueda de estrellas en consecuencia. Al producir diferentes formas de botella, se requieren cambios y conversiones correspondientes.

Este artículo propone un dispositivo de rueda estelar para la conversión de producción rápida en línea. Puede cumplir con los requisitos de transmisión de diferentes formas de botellas y resolver el problema que requiere mucho tiempo y en el trabajo de trabajo tradicional entre varias formas de botella. Ver Figura 1 y Figura 2.

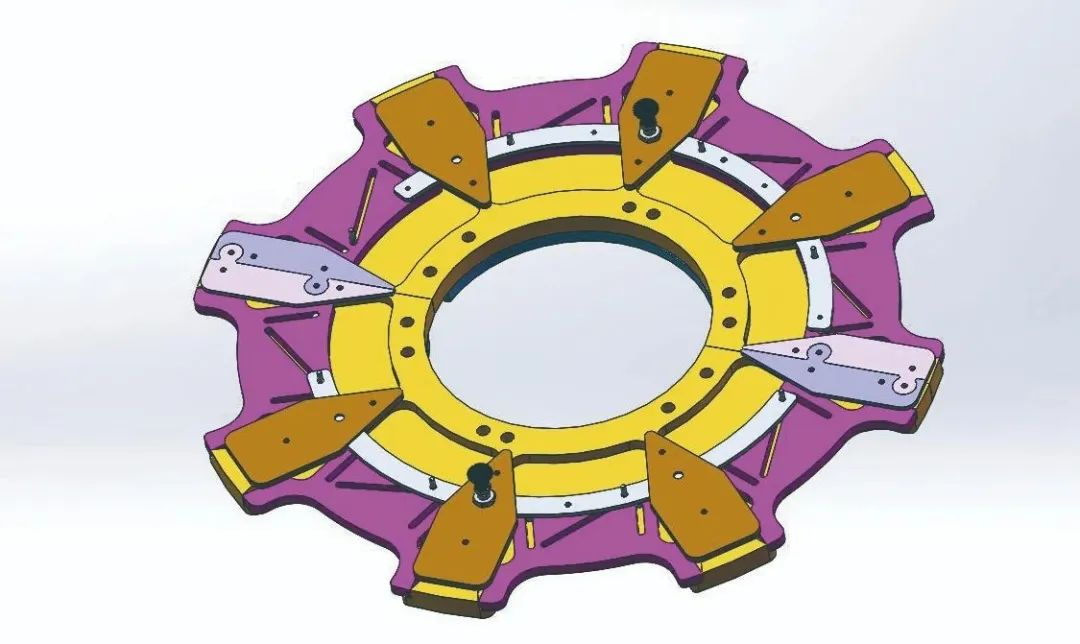

Figura 1. Diagrama 3D de la estructura general

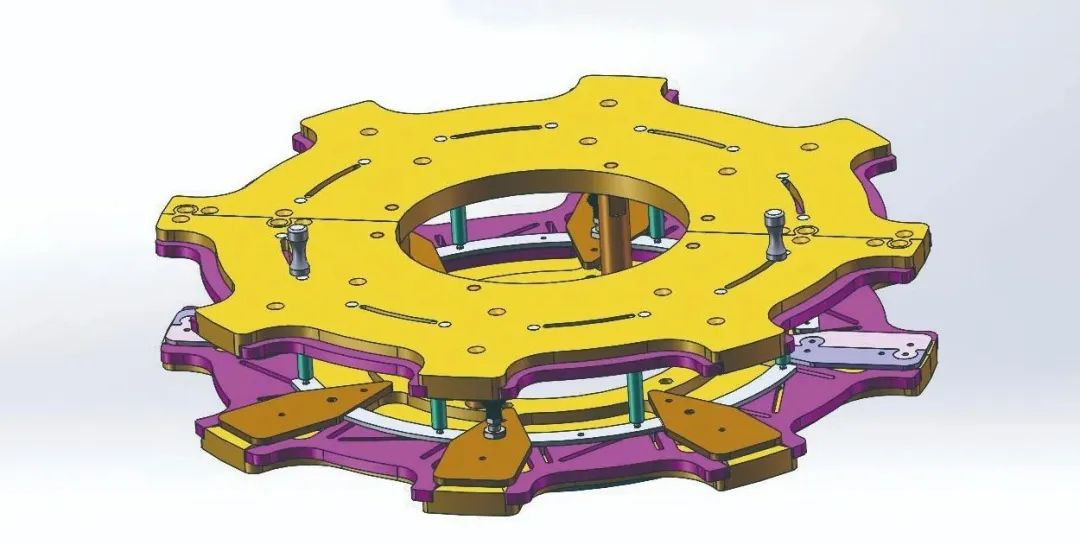

Figura 2 . Vista transversal 3D

La rueda de estrella tiene dos capas, cada capa incluye una capa fija y una capa móvil. La capa móvil se puede extender o almacenar en la capa fija. Ver Figura 3.

Al producir botellas grandes, gire el mango para girar sincrónicamente las placas superior e inferior para retraer las capas móviles superior e inferior en las capas fijas superior e inferior. Las capas fijas superior e inferior están en contacto con la forma de la botella y los pasadores de fijación están bloqueados.

Al producir formas pequeñas de botella, las capas móviles superior e inferior se extienden respectivamente para contactar la forma de la botella y bloqueadas con los pasadores de fijación.

Simplemente girando el mango, puede cambiar entre dos formas diferentes de botella, reduciendo el tiempo de 30 minutos a menos de 10 minutos. Para reducir el peso del interruptor general, está diseñado para dividirse y desmontar por separado al cambiar. Es conveniente que el personal de producción opere y reduzca la intensidad laboral.

01 Capa fija superior 02 Capa de actividad superior 03 Capa de actividad inferior

04 Capa fija inferior 05 Biesta de conexión 06 Gire el mango

07 Placa superior 08 Pin fijo 09 Padera inferior

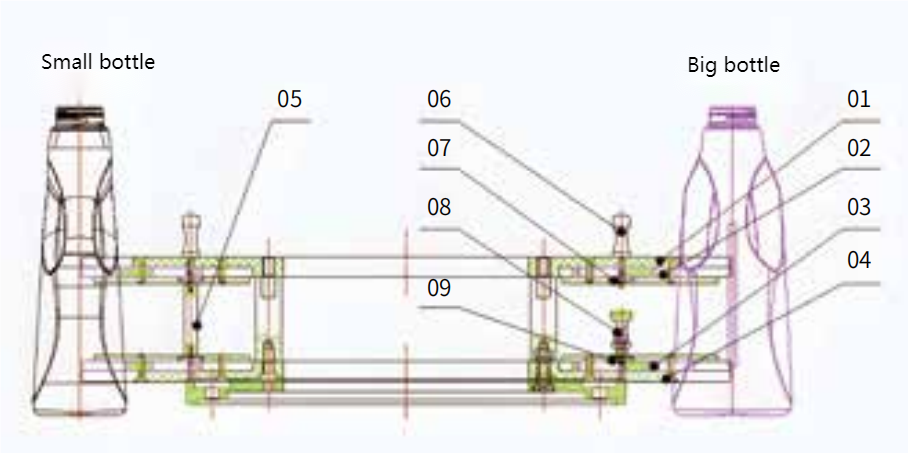

Figura 3 . Distribución de nombres de componentes

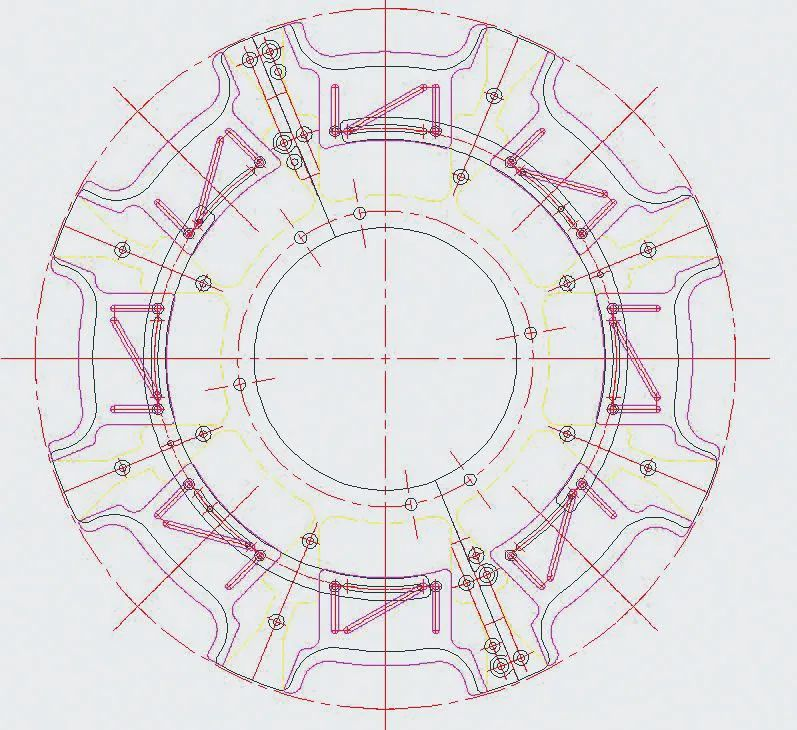

Figura 4: El estado de la capa activa se retrae a la rueda de estrellas cuando se ejecuta la botella grande

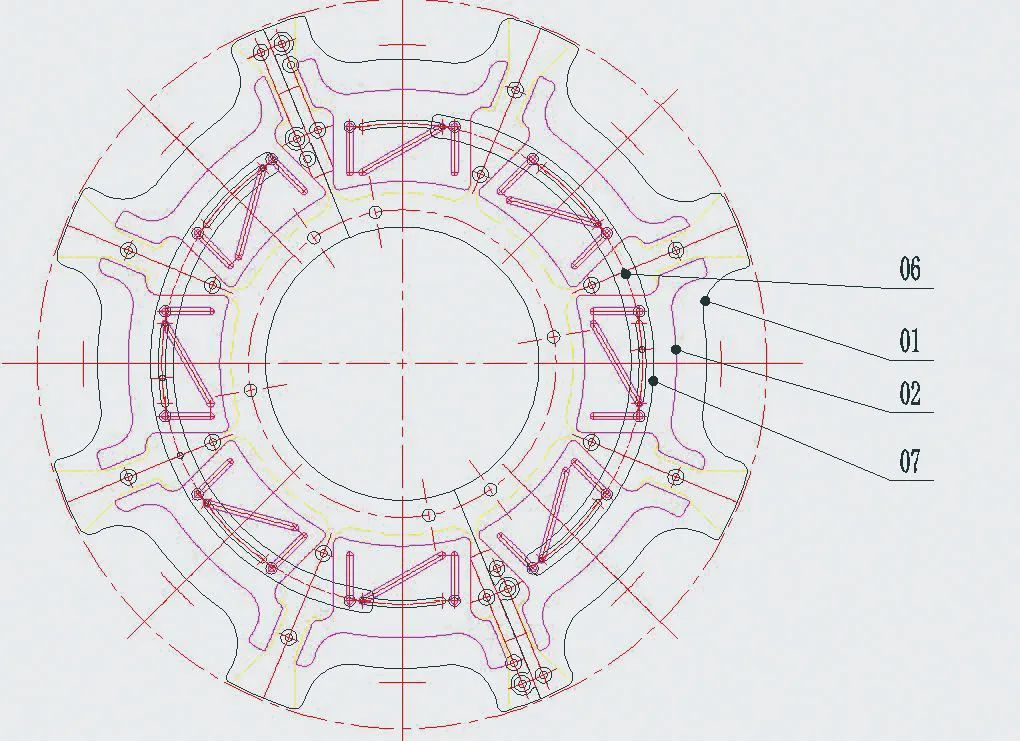

Figura 5 El estado de la capa activa se extiende fuera de la rueda de estrellas cuando se ejecuta el vial

Figura 6: toma real de la estructura del proyecto

Este proyecto resuelve efectivamente los puntos dolorosos de la mala compatibilidad y la baja eficiencia de los equipos tradicionales de alimentación de botellas a través de un diseño innovador ajustable. Su estructura modular, mantenimiento de bajo costo y capacidades de adaptación eficientes no solo proporcionan a los fabricantes soluciones significativas de reducción de costos y mejora de la eficiencia, sino que también sientan una base técnica para la transformación digital de la industria del envasado. Bajo la tendencia de la fabricación personalizada, dicha tecnología acelerará la transición de la industria de 'producción rígida ' a 'fabricación inteligente flexible '.

(CR. Equipo de tecnología Brew & Beverage)
